水射器

产品简述：高压原水通过管道阀门进入喷射器的渐缩段，将静压头转换成动能，在喷嘴处成为高速射流，使混合室形成微真空状态，将高浓度的再生药液吸入混合室，并使再生药液的压

全国热线
010-57028739

产品详情

产品简述：高压原水通过管道阀门进入喷射器的渐缩段，将静压头转换成动能，在喷嘴处成为高速射流，使混合室形成微真空状态，将高浓度的再生药液吸入混合室，并使再生药液的压力和速度发生变化；在混合段内，水和药液得到充分地混合，然后注经扩散段，使再生液减低流速，静压头升高，再通过出口管道及阀门将稀再生液送到交换器本体中。

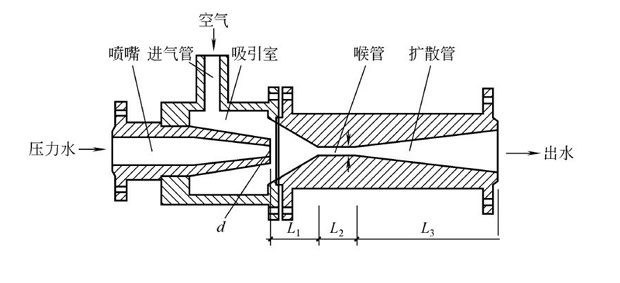

水射器原理
高压原水通过管道阀门进入喷射器的渐缩段，将静压头转换成动能，在喷嘴处成为高速射流，使混合室形成微真空状态，将高浓度的再生药液吸入混合室，并使再生药液的压力和速度发生变化；在混合段内，水和药液得到充分地混合，然后注经扩散段，使再生液减低流速，静压头升高，再通过出口管道及阀门将稀再生液送到交换器本体中。

小水射器规格性能表

规格升/秒	标准图编号	冲射水进水压力（兆帕）	冲射水流量（升/秒）	溶液吸入压力（兆帕）	溶液提升流量（升/秒）	混合液输出压力（兆帕）	混合液流量（升/秒）	孔口比值（R）	用途
0.05	S346-8	0.25	0.114	0	0.05	0.10	0.164	0.46	适用于混凝剂、消毒剂溶液的加注，不宜于输送颗粒性杂质液体、粉状固体等物质。
0.10	S346-10		0.227	0	0.10		0.327	0.46
0.20	S346-12		0.455	0	0.20		0.655	0.46
0.50	S346-15		0.528	0	0.528	0.05	1.056	0.23	适用于溶液的输送提升、加注。
抽吸真空	S346-16		2.5	-0.05		0.05		0.231	适用于水泵真空引水，也适用于液位差5米的提升，但不宜用于液体的直接提升和加注。

注：材质：硬聚氯乙烯

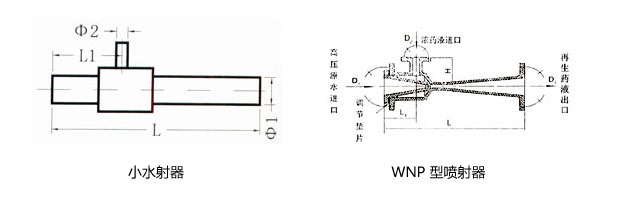

小水射器外形尺寸

种类	规格升/秒	标准图编号	外形尺寸（毫米）
种类	规格升/秒	标准图编号	L	L1	L2	M1	d1	M2	d2
投药用水射器	0.05	S346-8	170	72	95	G4/3英寸	16	G1/2英寸	12
	0.10	S346-10	195	72	12	G1英寸	20	G1/2英寸	12
	0.20	S346-12	242	92	142	G5/4英寸	30	G3/4英寸	16
抽提输送用水射器	0.5	S346-15	350	129	215	G3/2英寸	30	G1英寸	20
抽吸真空用水射器		S346-16	395	125	250	G3/2英寸	30	G1/2英寸	12

大水射器主要技术性能

高压原水压力Mpa	再生溶液出口压力Mpa	溶液进口浓度(%)		再生溶液出口浓度%
		NaOH	HCl
0.196-0.392	0.12-0.196	40	30	2.5-5.0

大水射器外形尺寸

型号	配离子交换器直径	再生溶液出口流量（t/h）	L	L1	H	D1	D2	材质选择
型号	配离子交换器直径	再生溶液出口流量（t/h）	L	L1	H	DN（PN098）		材质选择
WNP-1007	1000	2.88-5.12	321	100	100	40	25	玻璃钢
WNP-1511	1500	7.1-11.1	527	128	122	80	25
WNP-2014	2000	11.4-17.5	527	121	130	80	40
WNP-2216	2200	15-23.6	521	116	130	80	40
WNP-2518	2500	19.89-25.2	666	156	143	100	40
WNP-3023	3000	28.8-43.3	690	153	150	100	50
WNP-3223	3200	31.1-48.8	824	163	173	125	50
