管道混合器

产品简述：管道混合器内部固定安置了混合元件每个内安置3个组件。混合作用是通过介质在混合器内，反复被元件交叉、变位、分割、及组合来实现其分割。分散混合效果为99% 。该设

全国热线
010-57028739

产品详情

产品简述：管道混合器内部固定安置了混合元件每个内安置3个组件。混合作用是通过介质在混合器内，反复被元件交叉、变位、分割、及组合来实现其分割。分散混合效果为99% 。该设备适用于水和污水处理，投加各种混凝剂、助凝剂、臭氧、液氧、酸碱中和……等用途可节省各种药剂量，水头损失0.4~0.9米。该设备具有体积小、混合效果好，无电耗、安装维护简便、耐腐蚀等优点。法兰盘压力 P= 2.5Kg/cm2。

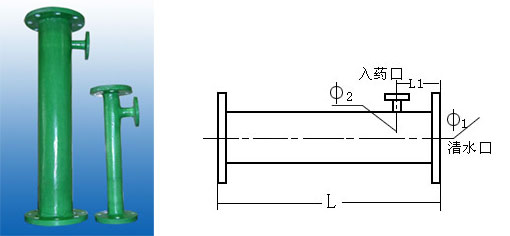

管径	总长 Lmm	L1	φ 1	φ 2
50	500	90	DW50	DW25
65	600	90	DW65	DW25
80	650	90	DW80	DW25
100	700	100	DW100	DW25
125	800	100	DW125	DW25
150	1000	100	DW150	DW25
200	1200	100	DW200	DW50
250	1200	100	DW250	DW50
300	1500	100	DW300	DW50
400	1800	100	DW400	DW50-100
500	2200	100	DW500	DW50-100
600	2500	100	DW600	DW50-100

管道混合器内部固定安置了混合元件每个内安置3个组件。混合作用是通过介质在混合器内，反复被元件交叉、变位、分割、及组合来实现其分割。分散混合效果为99% 。该设备适用于水和污水处理，投加各种混凝剂、助凝剂、臭氧、液氧、酸碱中和……等用途可节省各种药剂量，水头损失0.4~0.9米。该设备具有体积小、混合效果好，无电耗、安装维护简便、耐腐蚀等优点。法兰盘压力 P= 2.5Kg/cm2。

GW型管道混合器

一、用途
创盈用于给水排水工程的各种水处理药剂在管道内高效混合装置。

二、特点
1. 不需外加动力。
2. 水流通过混合器,产生成对分流,交叉混合和反向旋流,效果显著,混合率达90%-95%。
3. 投资低廉,安装简易,一般不需维修养护,管理方便,水头损失小。

三、技术参数

管径DN(mm)	投药口d(mm)	管长L(mm)	法兰尺寸							流速(V)	流量(Q)	总损失(Δh)
D0	D	D1	D2	b	n	d0
50	15	300	57	160	125	100	18	4	18
100	15	410	100	215	180	155	22	8	18
150	20	1000	150	280	240	210	24	8	23
200	25	1100	207	335	295	265	24	8	23	<1	0.03	0.076
250	25	1400	251	390	350	320	26	12	23	<1	0.05	0.079
300	25	1650	300	440	400	368	28	12	23	<1	0.073	0.076
350	25	1800	359	500	460	428	28	16	23	<1	0.01	0.4
400	25	2200	410	566	515	474	30	16	25	<1	0.13	0.67
450	25	2400	464	615	565	532	30	20	25	<1	0.165	0.65
500	32	2600	500	670	620	585	38	20	25	<1.5	0.305	0.91
600	32	3400	614	780	725	685	36	20	30	<1.37	0.4	0.076
700	40	3600	700	895	840	800	36	24	30	<1.56	0.6	0.98
800	40	4200	802	1010	950	905	36	24	34	<1.59	0.8	1.01
900	40	4500	900	1110	1050	1005	36	28	32	<1.57	1.0	0.99
1000	65	5000	1000	1220	1160	1112	34	28	34	<1.53	1.2	0.94
1200	85	6000	1200	1450	1380	1325	48	32	40	<1.6	1.7	1.03
1400	80	7300	1396	1675	1590	1525	54	36	48
